IPG-3901

SDI/IPゲートウェイ

透過的なSDI/IPブリッジを実現する双方向モジュラーゲートウェイ

グラスバレーのDensité IP ゲートウェイ(IPG-3901)モジュールは、既存のDensité 3 モジュラーフレームに実装可能なモジュールで、双方向のIP/SDI 変換機能によりハイブリッドSDI/IP プロダクション環境をシームレスにブリッジします。このゲートウェイはSMPTE2022-6 ビデオover IP 上で4K UHD/3G/HD/SD-SDIフォーマットをサポートします。

intoPIX TICO エンコード/ デコードオプションを追加することで、ユーザーはそのワークフローに4K を追加し、システム内で容易に4K 信号をやり取りすることが可能になります。TICO はビジュアリーロスレスな4:1圧縮伸長コーデックで、軽量で高速処理といった特徴によりライブ制作用途に最適です。IPG-3901 とTICOオプションを利用することで、2 系統のエンコード、2系統のデコードまたは1 対向のエンコード/ デコードのいずれかのモードを利用可能です。

このゲートウェイは5 入力/ 6 出力または6 入力/5 出力を組み合わせた双方向入出力により、IP ネットワーク上で4K UHD/3G/HD/SD-SDI が混在するプロダクションワークフローに対応します。( 注: 4K UHD 利用時には3G/HD/SD ゲートウェイ数は3 に制限されます) カードはユニキャストまたはマルチキャストのワークフローに完全な冗長性を提供し、継続的なサービスを保証します。

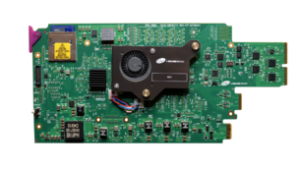

20151019_ipg-3901_1920x1080_vidres-png_305_020151214-top_img_emertech_ip_aims_215x100


● 高密度コンフィグレーション:
– 冗長モードでは、カード1枚あたり最大11ゲートウェイ/1 RUあたり最大33の3Gゲートウェイ
– アグリゲーションモードでは、1 RUあたり最大66の3Gゲートウェイ
● フル帯域幅の非圧縮SMPTE 2022-6をSDIにデカプセル化
● SDIをフル帯域幅の非圧縮SMPTE 2022-6 IPにカプセル化
● 10 GigEリンクを介したSD/HD/3G-SDIビデオ信号の双方向転送
● 自動チェンジオーバー機能を備えた1+1ストリームの完全な冗長性によりサービスの中断を回避
● 合計20 GigEのIP帯域幅を提供する新しいアグリゲーションモードにより、単一IPG上でのQuad-link 4Kリンクを介した4K UHD非圧縮転送など、より高い3G伝送性能を実現
● 2入力、2出力および7双方向 I/Oの最大11ストリーム
● フレキシブルなSD/URSリファレンス入力
● Densité 3、3+およびGV Nodeプラットフォームに実装可能
● iControlおよびGV Convergent SDNコントロールフレームワークとのインテグレーション
● IGMPv3サポート
● ユニキャストおよびマルチキャストサポート
● 10 GigE SFP+をサポートする2つのネットワークインターフェース:
– ショートレンジマルチモードオプティカル
– ロングレンジシングルモードオプティカル
● TICO 4K 1ワイヤーオプション:
– IPG-3901-OPT-TICO – デュアルTICOコーデックオプション
– 2SI/SDQS Quad-link 4K I/Oサポート
– intoPIX TICO Profile 1 ビジュアリーロスレス 4:1低遅延圧縮
– 2エンコーダー、2デコーダーまたは1対向のエンコーダー/デコーダーモード
– 4K UHD信号の3Gモニタリング

SDI(入力/出力)

コネクター:BNC × 11:入力× 2、出力× 2、入力または出力に個別設定可能なコネクター× 7
インターフェース:
● SMPTE ST 259-C (270 Mb/s)
● SMPTE ST 292 (1.485, 1.485/1.001 Gb/s)
● SMPTE ST 424 (2.970, 2.970/1.001 Gb/s)*
フォーマット:
● SD: 480i59.94, 576i50
● HD: SMPTE ST 274: 1080i59.94, 1080i50
● HD: SMPTE ST 296: 720p59.94, 720p50
● 3G: SMPTE ST 425 level A (mapping 1),level B*: 1080p59.94, 1080p50
最大ケーブル長(Belden 1694A):
● SD:270 Mb/s:300m
● HD:1.485 Gb/s:150m
● 3G:2.970 Gb/s:100m
リターンロス:
● >15 dB、~ 1.5 GHz
● >10 dB、~ 3 GHz
ジッター:
● HD/SD:<0.2 UI(アライメントジッター)
● 3G:<0.3 UI(アライメントジッター)

リファレンス入力

信号:SMPTE ST 170/SMPTE ST 318/ITU 624-4 ブラックバースト
リターンロス:>30 dB、~ 5.75 MHz

イーサネットポート

コネクター:カッパー、ショートレンジおよびロングレンジファイバー用SFP+ ソケット× 2
インターフェース:IEEE 802.3-2008 10 GigE
トランスポート:SMPTE 2022-6 IP ユニキャストまたはマルチキャスト、IGMPv3
パフォーマンス:1 方向につき最大9 Gbのストリーミング

4K UHD ビデオ圧縮

コーデック: intoPIX TICO profile 1
クオリティー: 4:1 ビジュアリーロスレス
追加遅延量:
● エンコーダー: 4.5 ライン
● デコーダー: 2.5 ライン
● 2SI/SDQS 変換: 1 フレーム

電源

消費電力:最大37.5W
* 3GレベルA をサポート。3GレベルB は、ファームウェアアップデートで後日サポート予定。



[su_slider source=”media: 5136,5137″ link=”custom” responsive=”no” centered=”no” autoplay=”0″]
[su_custom_gallery source=”media: 5136,5137″ link=”image” width=”100″ height=”80″]

Densité 3 フレーム Densité 3+ フレーム 詳細
IPG-3901 高密度SDI/IP ゲートウェイ
IPG-3901-3TRP トリプル幅リアコネクターパネル
 IPG-3901-3+DRP Densité 3+ 用ダブル幅リアコネクターパネル
オプション
IPG-3901-OPT-TICO 4K 1 ワイヤー TICO エンコード/ デコードオプション
SFP オプション
SFP-ETH10G-RT-S13-LC オプティカル10 GigE SFP カートリッジ、シングルモード1310 nm、LC/PC コネクター、10 km
SFP-ETH10G-RT-M85-LC オプティカル10 GigE SFP カートリッジ、マルチモード850 nm、LC/PC コネクター、0.5 km



この製品には、その他の種類のSFP オプションもご用意しています。詳しい情報は、グラスバレーまでお問い合わせください。

リモートコントロール:
iControl またはiControl Solo(バージョン7.10 またはそれ以上が必要)、GV Convergent
